A. Use Case Diagram
Use Case diagram adalah diagram yang menggambarkan
kebutuhan system dari sudut pandang user. Porses pembelian barang masuk
petugas akutansi membuatkan daftar pembelian, selanjutnya daftar tersebut di berikan
kepada petugas gudang untuk membeli barang dan digunakan untuk mengecek apakah barang yang datang sesuai pesanan. seperti
yang ditunjukkan pada Gambar IV.1.
Gambar 4.1
Use Case Diagram
Sistem Persediaan barang
Berdasarkan gambar diatas dapat
dijekaskan bahwa dalam system persediaan barang. Karyawan bag.gudang dapat
login ke system menggunakan username dan password yang telah ditentukan
sebelumnya untuk dapat melakukan mengolah data pembelian, dan penerimaan barang,
selain itu karyawan bag.gudang juga dapat menangani laporan pembelian, laporan
penerimaan barang.
Class diagram adalah penggambaran inti dari proses pemodelan objek, meliputi
struktur dan deskripsi class, package dan obyek beserta hubungan satu sama lain seperti containment, pewarisan,
asosiasi, dan lain-lain.
Seperti yang ditunjukkan pada Gambar IV.2.

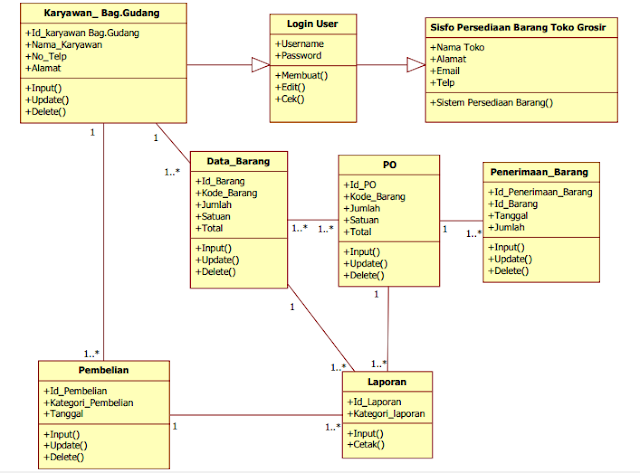

Gambar 4.2 Class Diagram Sistem Persediaan barang
Class diagram terdiri dari objek –
objek yang dipergunakan didalam system meliputi : objek login user, objek olah
data barang, objek PO, objek pembelian, objek penerimaan barang, dan objek
laporan. Masing – masing memiliki fungsi sperti input, update delete dan cetak
seperti sebagai berikut :
1.
Login : membuat, edit, cek
2.
Olah data barang : input, update,
delete
3.
PO : input, update, delete
4.
Pembelian : input, update, delete
5.
Penerimaa Barang : input, update,
delete
6.
Laporan : input, cetak
